Raskaan väliaineen syklonin kuluminen keskittyy syöttökierukkaan, kolonniosaan, kartioosaan ja pohjavirtausaukkoon (hiekan laskeutusportti), jotka ovat komponentteja, joilla on suurimmat häviöt hiilenkäsittelylaitoksessa; Yleisimmät käyttötarkoitukset ovat 92 % ja 95 % alumiinioksidikeramiikkaa, ja kaaren muotoisia viuhkamaisia- keraamisia lohkoja on koottu vuorausta varten. Zibo, Shandong, on Kiinan päätuotantoalue.

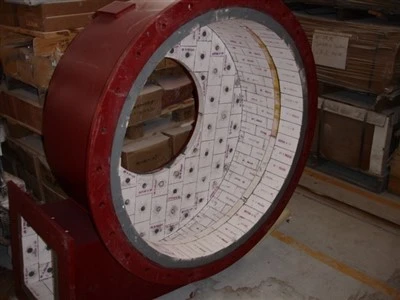

Viuhkamainen kaari{0}}keraamisten lohkojen liimaus (yleisimmin käytetty paikan päällä)

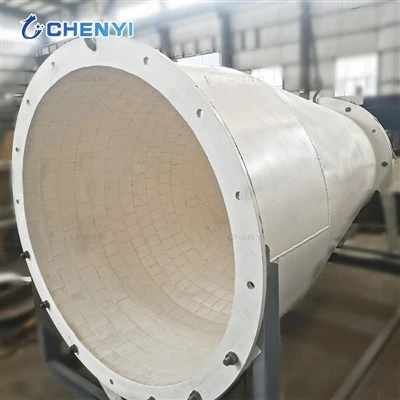

Muotti syklonisylinterin ja kartion kaarevuuden mukaan, porrastettu asettelu, eikä suoraa kulkua aukkojen läpi sallita; Epäorgaanisen korkean -lämpötilojen-kulumista kestävän liiman käyttö liimaukseen.
Edut: Kohtuulliset kustannukset; Osittainen kuluminen voidaan vaihtaa yksitellen ilman kokonaisvaihtoa; Vanhan syklonin kuori voidaan varustaa posliinilla paikan päällä.
Haitat: Pelkää suuria raudan iskuja, jotka voivat helposti aiheuttaa posliinin rikkoutumisen ja palasten putoamisen; Rautatyökalujen pääsy sykloniin on ehdottomasti kielletty.
Kolme yhdessä komposiittivuorilevy (keraaminen+kumi+teräslevy)
Keraaminen vulkanoitu komposiittikumiteräslevy, joka on kiinnitetty pulteilla, on parempi iskunkestävyys kuin puhtaalla keraamisella tahnalla, korkea hinta, ja sitä käytetään enimmäkseen suurissa iskunkestävissä etanankuorissa.
Integroitu keraaminen holkki
Pienen kaliiperin syklonit voivat käyttää integroituja keraamisia putkia; Halkaisijaltaan suuri-raskas keskikokoinen sykloni (1000/1300/1500) on lähes mahdotonta muodostaa täydellistä sarjaa, ja se voidaan vain koota yhteen.
Paksuusvyöhykesuunnittelu (kriittinen)
Ruokinta etanankuori, kartion alaosa, pohja ulostulo: 18-20 mm paksu 95 keramiikka (suurin kuluminen)
Sylinterimäisen rungon yläosa: 12-15 mm paksu 92/95 posliini, mikä vähentää kustannuksia.
Keraamiset lohkot on ommeltava väärin, ja suorat saumat ovat kiellettyjä; Rako Enintään 0,3 mm, täytetty erityisellä keraamisella liimalla, joka estää koko kappaleen putoamisen lieteporauksen seurauksena.
Liima: Epäorgaaninen liima on suositeltavin raskaissa keskiolosuhteissa, kun taas tavallinen epoksiliima on altis delaminoitumiselle pitkäaikaisen -lietteen eroosion vuoksi.
Hyväksyminen: Napauta jokaista keraamista kappaletta selkeällä ja terävällä äänellä; Tylsä edustaa sisäisiä halkeamia ja on kielletty verkossa.
Huolto: Säännölliset tarkastukset on suoritettava, ja jos yksittäinen posliinipala rikkoutuu, se on vaihdettava ajoissa. Jos liete tunkeutuu teräskuoren ja keramiikan väliin, se putoaa suurelta alueelta.
